众信旅游融资融券信息显示，融资方面，当日融资买入1630.22万元，融资偿还3145.2万元，融资净偿还1514.98万元。融券方面，融券卖出0.0股，融券偿还2.5万股，融券余量17.89万股，融券余额122.9万元。融资融券余额1.98亿元。近5日融资融券数据一览见下表： 楚江新材融资融券信息显示，融资方面，当日融资买入415.93万元，融资偿还601.05万元，融资净偿还185.12万元。融券方面，融券卖出3.53万股，融券偿还4.61万股，融券余量43.57万股，融券余额267.52万...
众信旅游融资融券信息显示，融资方面，当日融资买入1630.22万元，融资偿还3145.2万元，融资净偿还1514.98万元。融券方面，融券卖出0.0股，融券偿还2.5万股，融券余量17.89万股，融券余额122.9万元。融资融券余额1.98亿元。近5日融资融券数据一览见下表：
楚江新材融资融券信息显示，融资方面，当日融资买入415.93万元，融资偿还601.05万元，融资净偿还185.12万元。融券方面，融券卖出3.53万股，融券偿还4.61万股，融券余量43.57万股，融券余额267.52万元。融资融券余额5.25亿元。近5日融资融券数据一览见下表：
【加错试剂却迎重大突破，我国科学家创造电解水制氢催化剂新纪录】#重大科技突破竟因加错试剂##加错试剂迎来重大突破# 西湖大学网站8月19日消息，近日，西湖大学孙立成教授团队在Nature Catalysis上发表了研究文章。他们开发了一种基于非均匀形核液相体系的催化剂制备工艺，即向溶液中人为引入不溶纳米颗粒，在常温、常压条件下通过简单浸泡法，一步合成非贵金属催化剂——CAPist-L1。
一款新型催化材料被浸在碱性水中，表面源源不断地产生气泡，它已经在安培级电流密度下稳定工作了19000小时。也就是说，两年多时间过去了，这个小小方块毫无衰退的迹象。
这是阴离子交换膜电解水制氢（AEM-WE）的实验现场。此前，AEM-WE技术受制于氧气析出反应（OER）催化剂难以在大电流密度下维持太久的难题，一直没有实现工业化。西湖大学人工光合作用与太阳能燃料中心（CAP）在这一材料上获得重大突破。经年累月的探索之后，实验中的一次意外，神奇地完成了“助攻”，成了上天眷顾的“临门一脚”。
CAPist-L1因制备工艺简单、成本低廉、可重复度高、易放大化制备且具备超高OER活性和稳定性，展现出优良的工业化应用前景。
一次错误引发的突破
氢气，无疑是清洁、高效、可持续的能源。它的燃烧，只产生水，而且氢气燃烧产生的热量是天然气的2.56倍，是普通汽油的2.95倍。
氢原子无处不在，它只是被“束缚”在水中。自然界的光合作用就有把水“拆开”的魔力。
而孙立成团队二十多年来研究并模仿这种能力，在光合作用以及清洁能源的研究上实现了诸多突破。
如Ru-bda新型催化剂的开发，解密光合作用“椅子魔术”的关键一环等等。
学过初中化学都知道，电解水可以产生氢气和氧气，但这个过程需要催化剂，否则会耗费极大的电能，根本不划算。
目前，低温电解水制绿色氢气技术主要分为：碱性电解槽电解水制氢（AWE）、质子交换膜电解水制氢（PEM-WE）、阴离子交换膜电解水制氢（AEM-WE）。
其中，AEM-WE集合了前两者的优点被寄予厚望。
通俗讲，AEM-WE系统由阴离子交换膜隔开，让氧气和氢气在不同的电极处产生，阳极催化剂那一侧产生氧气，阴极催化剂那一侧则产生氢气。
但是，阳极侧OER催化剂却难以在大电流密度条件下维持高活性和高稳定性。
而化学反应必须守恒，假设水变成两份氢气的话，同时也会生成一份氧气，所以，阳极催化剂的催化效率问题就限制了AEM-WE的发展。
而一次“错误”却带来的神奇的突破。
2022年4月，彼时在CAP做博士后的李志恒在一次利用浸泡法制备镍铁基OER催化剂时不小心把乙醇（酒精）当作去离子水使用，结果发现在泡沫镍上长出来的催化剂OER性能居然非常不错，李志恒诧异之下他闻了闻加错的试剂，心想：我没喝酒，肯定是你“喝酒”了。
他们把样品拿到电镜下，发现这种催化剂如同花朵一样层层叠叠，孙立成教授当时就给它取名为“绣球花”。
孙立成教授凭借经验判断，这种层叠结构很可能有不错的催化稳定性。
但为什么会这样？
这让李志恒非常困惑。
此时，另外一位博士后林高鑫加入，一起进行理论层面的探索。
通过查找文献知道，催化剂的原料之一硫酸亚铁溶于水，但却几乎不溶于乙醇。
研究团队猜测，正是这种难溶特性造成了硫酸盐在乙醇和水混合溶液中的析出，形成了含纳米级不溶颗粒物的非均匀形核液相体系，这为催化剂晶体的生长提供了最初的“核”。
其实，大自然深谙这个过程，例如雨、雪、冰雹等的形成，也需要诸如灰尘作为相变所需的“核”。
接下来的工作是优化制备方案，并在机制上进一步探明。
他们用异丙醇代替酒精，进一步完善了这套非均匀形核体系。
更难的在于机制研究。
面对OER催化活性和稳定性远超预期的测试数据，课题组内部的讨论尤其热烈，甚至怀疑过是不是仪器出问题了。
面临的挑战也许刚刚开始。
李志恒这样比喻：
“我们就像海尔兄弟，有问题就出发。”
研究团队通过对CAPist-L1成分、结构和形貌等逐项分析，终于发现在催化层和金属基底之间存在一层致密过渡层。
正是致密过渡层的存在，将催化层牢牢地锚定在金属基底上，提升了催化剂的活性和稳定性。
随着研究的深入，更有趣的发现出现了，过渡层并非在催化剂形成初期产生，而是在浸泡4小时后才开始缓慢出现……
这相当于，先建了一栋房子然后再打地基，但却十分牢固。
研究团队分析认为，非均匀形核液相体系中的纳米颗粒在最初的催化剂生长后，体系中的纳米颗粒继续在边界处的狭小空间里辅助生长出致密的晶体结构。
CAPist-L1的制备过程简单、成本低廉。
将泡沫镍浸入准备好的非均匀形核液相体系中，在25°C条件下浸泡24h，取出后用去离子水冲洗干净，烘干后即得到。
性能方面，从2022年5月份开始，在1000 mA cm-2的电流密度下，一直运行到2024年8月份，至今还未出现衰退的迹象。
其催化效率和稳定性远优于现已报道的催化剂。
研究团队将CAPist-L1作为阳极催化剂进一步实际应用到了阴离子交换膜电解水制氢中，在60 °C及以上运行条件下，展现出超过美国能源部指标的制氢活性（1.8 V, 2000 mA cm-2）的性能。
这意味着阴离子交换膜电解水制氢的短板终于被补上了！
说回来，催化剂的名称为什么叫CAPist-L1？
CAP代表人工光合作用与太阳能燃料中心，ist代表催化剂系列，L取自李志恒和林高鑫的姓氏首字母恰好都是L，1代表第一代催化剂。
而新开发的非均匀形核体系不只是用于OER催化剂，也可以开发其他类型催化剂。
前段时间，科普博主毕导恰巧在西湖演讲，他说：“我喜欢科学的不期而遇。”
看起来是实验中的一次意外，让人类离高效制造绿色氢气又离近一步。但这背后，离不开实验室长期的探索所带来的准确经验判断和敏锐的直觉。
如讲席教授孙立成所言：道法自然，机会永远留给有准备的人。

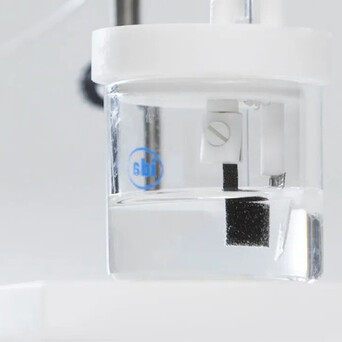

图1 催化剂测试装置有点像是夏日雪碧

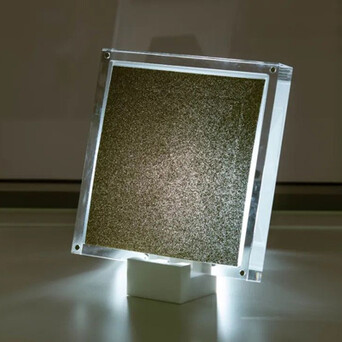

图2 CAPist-L1，材料呈现多孔的透气结构
图3 孙立成教授
图4 电解水制氢实验室一角

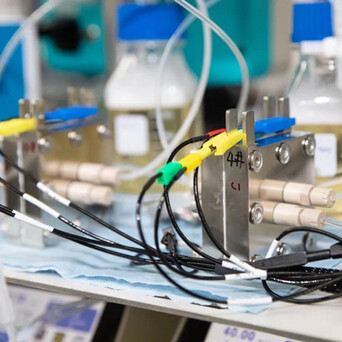

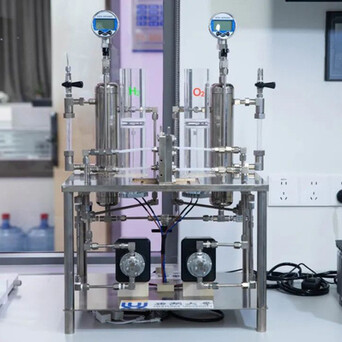

图5 电解水实验装置（CAP）

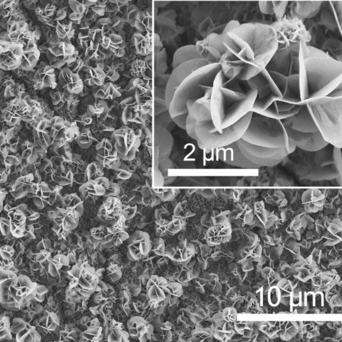

图6 CAPist-L1催化剂的“绣球花”结构
图7 非均匀形核液相体系如何在泡沫镍基底上“生长”出催化剂
图8 李志恒（左）和林高鑫（右）
图9 电子显微镜下的CAPist-L1 可以明显观察到过渡层（标记为红色）
图10 过渡层随着时间生长的示意图 （红色部分为后期标注）
图11 不同催化剂活性和稳定性对比测试
图12 阴离子交换膜电解水制氢 示意图股票里怎么用杠杆
